LWL Spleißen
LWL Spleißen (Netzwerktechnik)
HowTo LWL Spleißen 1/11
HowTo LWL Spleißen 1/11
Vorbereitung zum Spleißen
Die Vorbereitung beginnt
Zuerst rüsten wir unseren Arbeitsplatz mit allen benötigten Werkzeugen und Materialien aus und sorgen dafür, dass die Arbeitsfläche sauber und gut beleuchtet ist. Danach überprüfen wir, ob das Spleißgerät korrekt kalibriert und einsatzbereit ist.
HowTo LWL Spleißen 2/11
HowTo LWL Spleißen 2/11
Der 2. Schritt: Die Glasfaser
Coating absetzen
Im nächsten Schritt verwenden wir einen Präzisionsschneider oder eine spezielle Abisolierzange, um vorsichtig das Beschichtungsmaterial von einem Ende der Glasfaser zu entfernen. Wir achten darauf, dass die Absetzstelle glatt und gleichmäßig ist und reinigen sie gründlich, um alle Rückstände zu entfernen.
HowTo LWL Spleißen 3/11
HowTo LWL Spleißen 3/11
Symmetrie im Detail
Coating absetzen von Faser
Wir wiederholen den Absetzvorgang für das andere Ende der Glasfaser und stellen sicher, dass beide Enden gleichmäßig vorbereitet sind, um eine symmetrische Spleißverbindung zu erreichen. Dabei vermeiden wir, die Glasfasern zu verbiegen oder zu beschädigen, um eine optimale Leistung zu gewährleisten.
HowTo LWL Spleißen 4/11
HowTo LWL Spleißen 4/11
Die Fasern sind bereit
Spleißen vorbereiten
Nachdem die vorbereiteten Glasfasern sorgfältig auf der Arbeitsfläche positioniert sind, überprüfen wir ihre Ausrichtung, um sicherzustellen, dass sie korrekt platziert sind. Wir bereiten das Spleißgerät vor, indem wir sicherstellen, dass alle Einstellungen entsprechend den Spezifikationen des Glasfasertyps und des Spleißverfahrens konfiguriert sind.
HowTo LWL Spleißen 5/11
HowTo LWL Spleißen 5/11
Das Spleißgerät kommt zum Vorschein
Faserenden in Spleißgerät einlegen
Nun werden die Glasfasern vorsichtig ins Spleißgerät eingelegt, sodass die abgesetzten Enden korrekt ausgerichtet sind und sich im Spleißbereich befinden. Dabei achten wir darauf, dass die Fasern sicher eingesetzt sind, um eine genaue Spleißverbindung zu gewährleisten.
HowTo LWL Spleißen 6/11
HowTo LWL Spleißen 6/11
Der mechanische Vorgang ist beendet
Fasern eingelegt
Der mechanische Vorgang ist abgeschlossen. Inzwischen ist das Gerät bereit, den Spleißvorgang zu starten. Wir schließen den Deckel des Spleißgeräts sorgfältig, um die Glasfasern zu stabilisieren und sie vor äußeren Einflüssen zu schützen.
HowTo LWL Spleißen 7/11
HowTo LWL Spleißen 7/11
Der Spleißvorgang beginnt
Spleißvorgang wird initiiert
Auf dem Monitor wird der Spleißvorgang initiiert. Dabei erzeugt das Gerät einen elektronischen Stromfluss, um die Glasfasern zu erhitzen und zu verschmelzen.
HowTo LWL Spleißen 8/11
HowTo LWL Spleißen 8/11
Die Faserenden finden zusammen
Faserenden werden positioniert
Das Spleißgerät positioniert automatisch die beiden Faserenden präzise gegeneinander, um eine optimale Ausrichtung und Kontaktierung sicherzustellen. Dieser Schritt ist entscheidend für eine dauerhafte und zuverlässige Spleißverbindung.
HowTo LWL Spleißen 9/11
HowTo LWL Spleißen 9/11
Spleiß ist beendet
Spleiß wird aus Gerät entnommen
Nach Abschluss des Spleißvorgangs sind die Faserenden verschmolzen und bilden eine feste und dauerhafte Verbindung. Wir überprüfen visuell, ob der Spleiß erfolgreich war und keine offensichtlichen Defekte vorliegen.
HowTo LWL Spleißen 10/11
HowTo LWL Spleißen 10/11
Die Verbindung wird gesichert
Crimpen
Wir platzieren die verschmolzenen Faserenden vorsichtig in das Crimpwerkzeug, um eine zusätzliche Stabilität und Schutzschicht um die Spleißverbindung herum anzubringen. Dabei achten wir darauf, dass das Crimpwerkzeug richtig positioniert ist, um Beschädigungen der Spleißverbindung zu vermeiden.
HowTo LWL Spleißen 11/11
HowTo LWL Spleißen 11/11

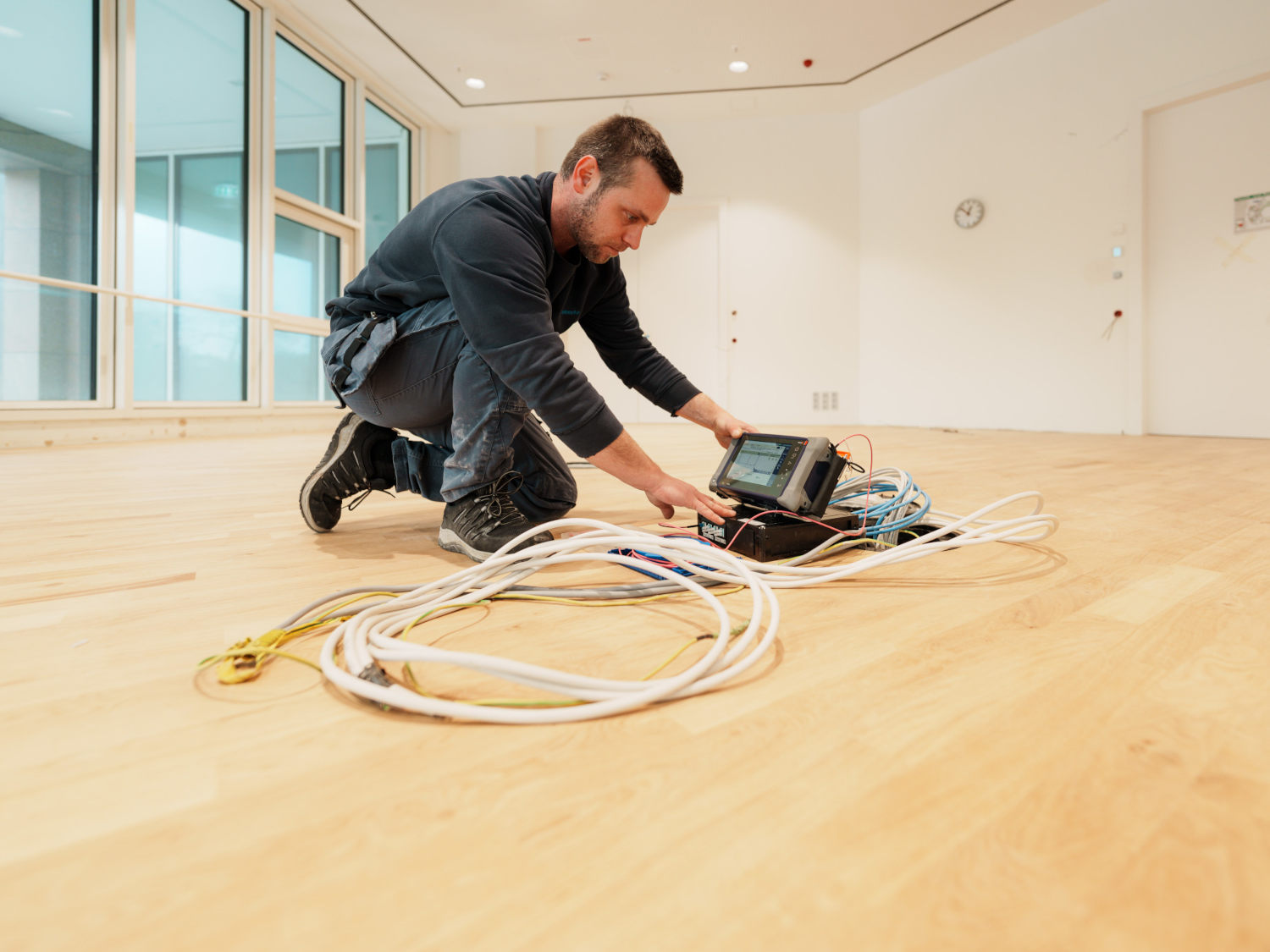

Qualität auf dem Prüfstand
ODTR Messung
Wir führen eine gründliche Prüfung durch und dokumentieren die Ergebnisse für zukünftige Referenzen und Wartungsarbeiten, indem wir ein OTDR-Messgerät verwenden, um die Qualität der Spleißverbindung zu überprüfen und sicherzustellen, dass keine Leistungsverluste oder Reflexionen auftreten.
